Zavlažovací systém 2 v 1 je vyvinutý a patentovaný firmou GRATE s.r.o. Obsahuje závlahové prvky, které optimálně a úsporně zavlažují okrasné nebo zeleninové záhony, skleníky a menší travnaté prostory na zahradě. První obrubník na světě, který nejen odděluje trávník od záhonů, cest, chodníků a jiných venkovních prostorů, ale dokáže také efektivně zalévat jakékoliv místa na vaši zahradě. Je také vhodný pro komerční použití.
Zavlažovací postřikovače Zavlažování zahrady Závlahy keřů

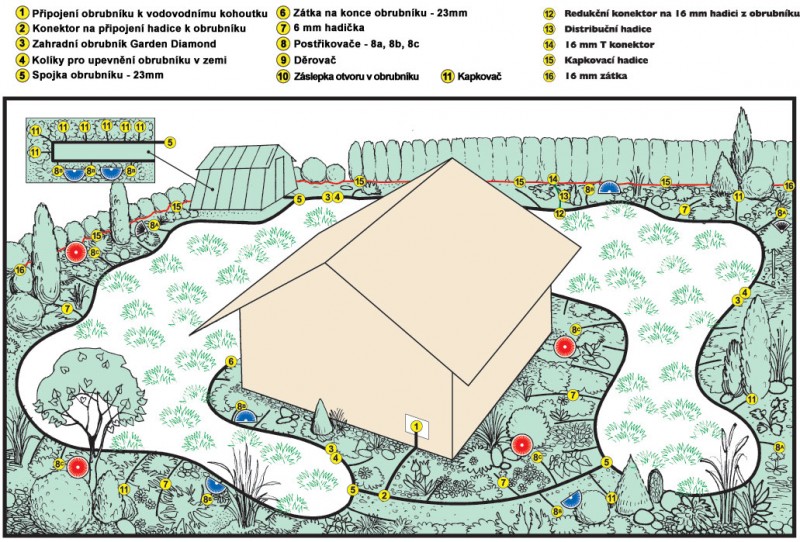

Vzorová ukázka napojení zavlažovacích komponentů na obrubník Garden Diamond |
Zavlažovací sada – v kartonovém obalu je zabalen obrubník s délkou 12 metrů. V krabici jsou také základní zavlažovací komponenty k instalaci zavlažování a spuštění systému. Návod instalace obrubníku a zavlažovacích komponentů a seznam/počet zavlažovacích komponentů je uveden na obalu. Všechny jednotlivé komponenty si zákazník může koupit v libovolném množství.
Součástí balení je 12m zahradního obrubníku GARDEN DIAMOND a zavlažovací komponenty uvedené v tabulce níže.

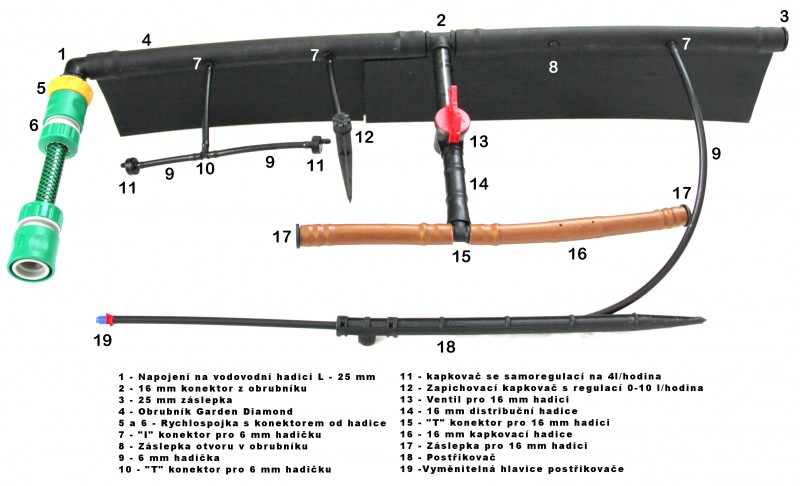

Číslo DLE NÁKRESU VÝŠE | Název komponentu | Počet kusů/metrů |
GARDEN DIAMOND Obrubník v cívce 12 metrů | 12 metrů | |
Sprinkler / postřikovač bez hlavice | 4 | |
Hlavice sprinkleru / postřikovače 90° | 4 | |
Hlavice sprinkleru / postřikovače 180° | 4 | |
Hlavice sprinkleru / postřikovače 360° | 4 | |
Hadička 6 mm pro napojení kapkovače | 8 metrů | |
Připojovací konektor na obrubník | 4 | |
záslepka obrubníku 25 mm | 1 | |
Spojka pro napojení obrubníku na vodovodní hadici | 1 | |
Kolíky k zahradnímu obrubníku | 4 | |
Konektor - Spojka I pro napojení obrubníku | 1 | |
Záslepka zavlažovacího otvoru v obrubníku | 4 | |
Děrovač | 1 |
Kapkovač s průtokem 4 litry za hodinu | |
Redukce tlaku | |
Filtr s kovovou membránou 120 mikronů | |
Přípojka na kohoutek |
Výhody zavlažovacího systému v zahradním obrubníku.
Betonové obrubníky - betonové obrubníky jsou levnější, ale instalace je velmi náročná tím, že je nutné vykopat hluboký příkop a obrubník zasadit do betonu. V letních měsících je tráva kolem obrubníků spálená teplem sálajícím z vyhřátého obrubníku. | |
Dřevěné palisády – dřevěné palisády vydrží jen 2-3 roky a musí být často opravovány nebo vyměněny. Rychle ztrácí barvu dřeva, proto musí být často impregnovány. | |
Tenké plastové obrubníky – tyto obrubníky vydrží maximálně 1 až 2 sezóny a pak se musí vyměnit. | |
Dekorativní obrubníky – vyrobené z bambusu, kovu nebo plastu. Jsou obvykle dražší a jen dekorativní. Nezabrání prorůstání trávy do záhonů. |
Obrubník GARDEN DIAMOND je vyroben z středně hustého polyetylénu (MDPE). K výrobě používáme vysoce kvalitní regranulát s příměsí, která chrání obrubník proti slunci, UV záření a popraskání přes zimu. Spojovací a kotvící prvky jsou vyrobeny z polypropylénu. Obrubník GARDEN DIAMOND je nový český výrobek - výroba v České republice začala v únoru 2012.
Rozbalte roli zahradního obrubníku na pevném povrchu a oba konce zatěžkejte vhodným předmětem. Ideální teplota na rozbalení obrubníku je nad 16 °C. Při umístění na přímém slunečním záření se doba narovnání obrubníku zkrátí na 2-3-hodiny. Tato metoda narovnání obrubníku Vám výrazně usnadní instalaci. Cílem je instalovat obrubník jako rovný pás. Instalace ihned po rozbalení cívky s obrubníkem by měla nežádoucí estetické účinky (nerovná linie obrubníku) a mohla by narušit stabilním umístění v zemi. plastový obrubník | |
Vykopejte 13-15 cm hlubokou rýhu v linii plánované pokládky obrubníku. Zasaďte obrubník do připravené rýhy tak, aby profil "V" na spodním okraji obrubníku byl směrem do kamenité zeminy, nebo do záhonu s mulčem. Toto přispěje ke stabilitě obrubníku v zemi. plastové obrubníky | |
Zahrňte rýhu a spodní část obrubníku tak, aby byl viditelný pouze lem obrubníku. Zeminu okolo obrubníku pečlivě srovnejte a poté udusejte. |
Vnitřní průměr otvoru obrubníku je menší než venkovní průměr spojky proto, aby byl spoj pevný a pro zavlažovací účely vodotěsný. Doporučujeme ponořit oba konce obrubníku do kýblu nebo konve s horkou vodou na cca 5 minut. Obrubník takto dočasně změkne a půjde jednoduše spojit. Pro zahřátí konců obrubníků také můžete použít horkovzdušnou pistoli nebo fén na vlasy.
Konce obrubníku připravte podle obrázku. Z obou konců odřízněte 8 cm vrchního lemu obrubníku. | |
Oba konce obrubníku ponořte do kýblu nebo konvice s horkou vodou. | |
Spojku zasuňte do obou konců a obrubníky spojte. | |
Spojované konce přitlačte k sobě nadoraz. | |
obrubník pro komerční použití Upevněte obrubník v zemi ocelovými nebo plastovými kolíky o délce 150 – 200 mm. Kolíky aplikujte každé 3-4 metry pod úhlem 45 stupňů | |
Kolík zatlučte až ke stěně pásu | |
Zahrňte rýhu a spodní část obrubníku tak, aby byl viditelný pouze lem obrubníku. Zeminu okolo obrubníku pečlivě srovnejte a poté udusejte. | |
Stejný postup spojování obrubníku použijte u spojování všech tvarů spojek. | |
Stejný postup spojování obrubníku použijte u spojování všech tvarů spojek. | |
Pro lepší těsnost všech spojů v zavlažovacím systému doporučujeme použít stahovací sponu. Návod k použití spony zde. |
Spojka " I " pro spojení rovných pásů | |
Spojka " L " pro spojení v rohu | |
Spojka " T " pro napojení do více směrů. | |
Spojka " T " se závitem 1/2 palce pro napojení na vodovodní řád | |
Spojka " L " se závitem 1/2 pro napojení na vodovodní řád |

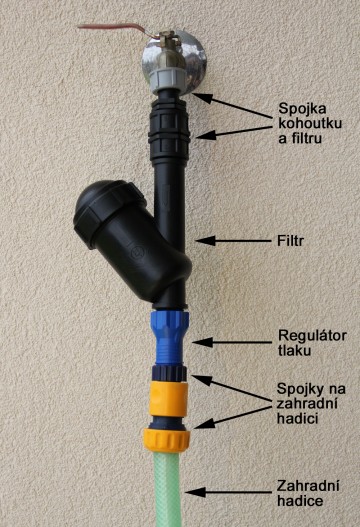

K napojení obrubníku na vodovodní řad budete potřebovat zahradní hadici, rychlospojky, regulátor tlaku, filtr a spojku mezi filtrem a kohoutkem.
Speciální spojka na připojení filtru k venkovnímu kohoutku | ||

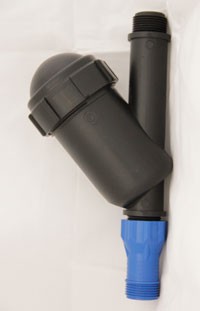

Filtr s kovovou filtrační síťkou 120 mikronů | ||

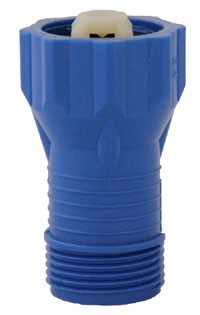

Regulátor tlaku na 2 bary |
V nejbližším možném místě od vodovodního kohoutku napojíte do obrubníku spojku se závitem a k ní připojíte zahradní hadici s rychlospojkou. |
1. Postřikovače
Regulovatelné rozprašovací trysky s pokrytím prostoru 90, 180 a 360 stupňů, umístěné na bodci se jednoduše instalují a jsou ideální pro květinové záhony, půdokryvné rostliny, solitérní rostliny a keře.
Černá čepička - 90° rozptyl | |||
Modrá čepička - 180° rozptyl | |||
Červená čepička - 360° rozptyl |
Regulátorem množství přivedené vody můžete kontrolovat délku rozptylu od 20 cm do 300 cm |
Napojení postřikovače na obrubník GARDEN DIAMOND - K napojení potřebujete děrovač, 6 mm hadičku, konektor a postřikovač.
Děrovačem provrtáte v obrubníku otvor | Konektor zacvaknete do obrubníku | Připojíte 6 mm hadičku a na druhém konci postřikovač |
Na jeden konektor napojte jen jeden postřikovač. Postřikovač zabodněte do potřebné hloubky do země . Takto můžete regulovat výšku hlavice sprinkleru. Hadičku můžete zahrnou mulčovací kůrou nebo jiným substrátem. Čepičky sprinkleru můžete jednoduše vyměňovat dle potřeby rozptylu. Stačí čepičku vyšroubovat a jinou stejným způsobem našroubovat.
2. Kapkovače
Kapkovače, které si sami regulují tlak, dodávají přesné množství vody bez ohledu na změny tlaku v důsledku dlouhé hadice nebo změnám v terénu. Mohou zjednodušit navrhování systému a výrazně snížit údržbu, protože se jen zřídka ucpávají. Uvnitř kapkovače je pružná membrána, která reguluje průtok vody a má tendenci se sama zbavovat pevných částic ze systému (samo-proplachování). Používá se pro přivedení vody přímo do kořenové zóny, pomáhá snížit odpařování a šetří vodu. Snadno se připojí k 6 mm hadici. Kapkovač je vyroben z polypropylénu.
Na jeden konektor napojte jen jeden kapkovač a umístěte kapkovač ke kořenům rostliny. Hadičku i kapkovač můžete zahrnou mulčovací kůrou nebo jiným substrátem.
Napojení kapkovače na obrubník GARDEN DIAMOND – K napojení potřebujete děrovač, 6 mm hadičku, konektor a kapkovač. Postup při napojování kapkovače je identický jako při napojování postřikovače. |
3. Kapkovací hadice 16 mm - 25 metrů Připojení kapkovací hadice na ozavlažovací obrubník: Kapkovací hadici připojíte na obrubník specálním "T" konektorem. Konektor má dva konce o průměru 25 mm ( oba konce zasunete do obrubníku) a jeden konec o průměru 16 mm ( na tento konec napojíte kapkovací hadici) Rozdvojení a zaslepení kapkovací hadice: Kapkovací hadici lze rozdvojit "T" spojkou, která má všechny tři konce o průměru 16 mm. Všechny konce kapkovací hadice jednoduše natlačíte na konektor. Zaslepení všech konců kapkovací hadice provedete zatlačením záslepky o průměru 16 mm. Připojení ventilu na kapkovací hadici: Ke kapkovací hadici můžete připojit uzavírací ventil pro potřeby manuální kontroly zavlažování. Oba konce ventilu o průměru 16 mm zatlačíte do kapkovací hadice. | |||||||||
4. Distribuční hadice 16 mm - 25 metrů Připojení distribuční hadice na zavlažovací obrubník: Postup připojení distribuční hadice je stejný jako u kapkovací hadicie. Do distribuční hadice napojíte kapkovače a posřikovače stejným způsobem jako do obrubníku. |
Tlak v systému je velmi důležitý. Pokud je délka obrubníku kratší (do 20 metrů) a zavlažovacích komponentů méně, tak doporučujeme použít regulátor tlaku. Vysoký tlak by mohl systém poškodit. Tlak vody se také dá regulovat kohoutkem. Pokud je délka obrubníku delší (20 až 100 metrů) a zavlažovacích komponentů více, pak se regulátor tlaku vůbec nemusí použít. Pozor na nadměrné použití komponentů, čím více zavlažovacích komponentů je použito, tím nižší tlak vody bude v zavlažovacím systému.
Před prvními mrazy vyfoukejte vodu ze zavlažovacího systému malým kompresorem. Zmrzlá voda by mohla poškodit zavlažovací systém.
